霍尼韦尔压力无关线型温度调节阀是暖通空调水系统用于末端空调设备温度精确控制的新一代产品，是集线型温度控制、压力无关和电动调节的一体化产品。



霍尼韦尔压力无关线型温度调节阀PDF资料



霍尼韦尔压力无关线型温度调节阀特点
1.集线型温度控制、压力无关和电动调节功能于一体；
2.能输出变压差控制特征值反馈信号到楼宇控制系统以实现变流量水系统的变压差控制，从而使空调水系统以最节能的方式运行成为可能；
3.阀门具有最大流量预设定功能，能根据末端设备的设计流量要求现场对最大流量进行预设定，从而使阀门提供的最大设定流量与末端设备的设计流量一致，使阀门与被调设备之间更好的匹配；
4.控制精度高、稳定性和抗干扰能力强；
5.允许工作压差波动范围广；
6.简化设计时管道系统的计算工作量。

霍尼韦尔压力无关线型温度调节阀技术参数
尺寸范围：DN25-DN50
流量控制精度：正负4%
最大流量预设定范围：60%-100%
最大关闭压力：10bar
输入控制信号：0(2)-10vdc;0(4)-20MA
特征值反馈信号：2-10vdc
工作电压：24vac（+10%，-15%）50/60HZ
电气连接：1米长的工作电缆
调节阀额定压力：PN16
介质：水，乙二醇水溶液
介质温度：0-120度
调节阀连接：DN25-50内螺纹BSPT
材质：
调节阀：  青铜
前置感应器 黄铜
专用排气阀 黄铜
防水等级：IP54
储存环境温度：-10-65度
大气：无腐蚀无爆炸

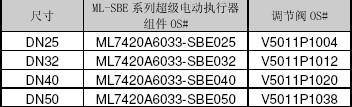

霍尼韦尔压力无关线性温度电动调节阀选型表

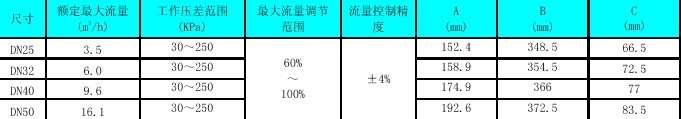

霍尼韦尔压力无关线性温度电动调节阀主要功能参数及尺寸

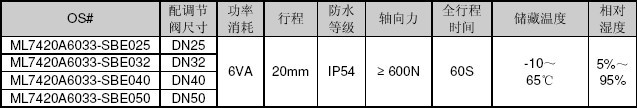

霍尼韦尔压力无关线性温度电动调节阀性能参数

霍尼韦尔压力无关线性电动调节阀技术参数

主要技术参数
尺寸范围 DN25~DN50	流量控制精度±4%
最大流量调节范围60%~100%	电源24VAC
输入信号0/2~10VDC,0/4～20mA	电气连接1m长电缆
反馈信号: 2~10VDC	调节阀连接：内螺纹BSPT
调节阀额定压力：PN16	介质温度：0-120度
材质：调节阀/青铜   专用排气阀/黄铜        前置感应器/黄铜	大气：无腐蚀无爆炸       环境温度：-10-50度
介质：水、乙二醇水溶

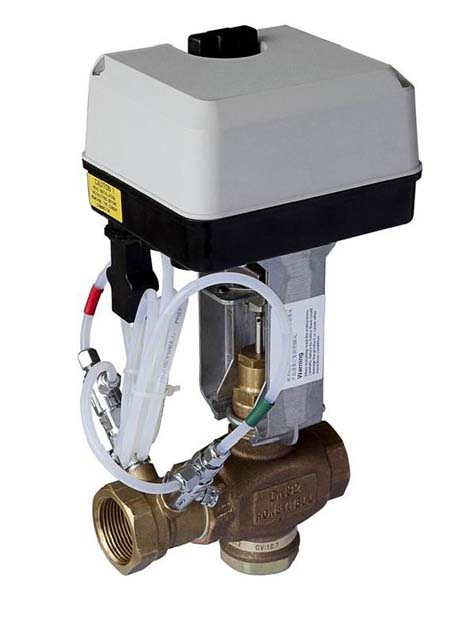

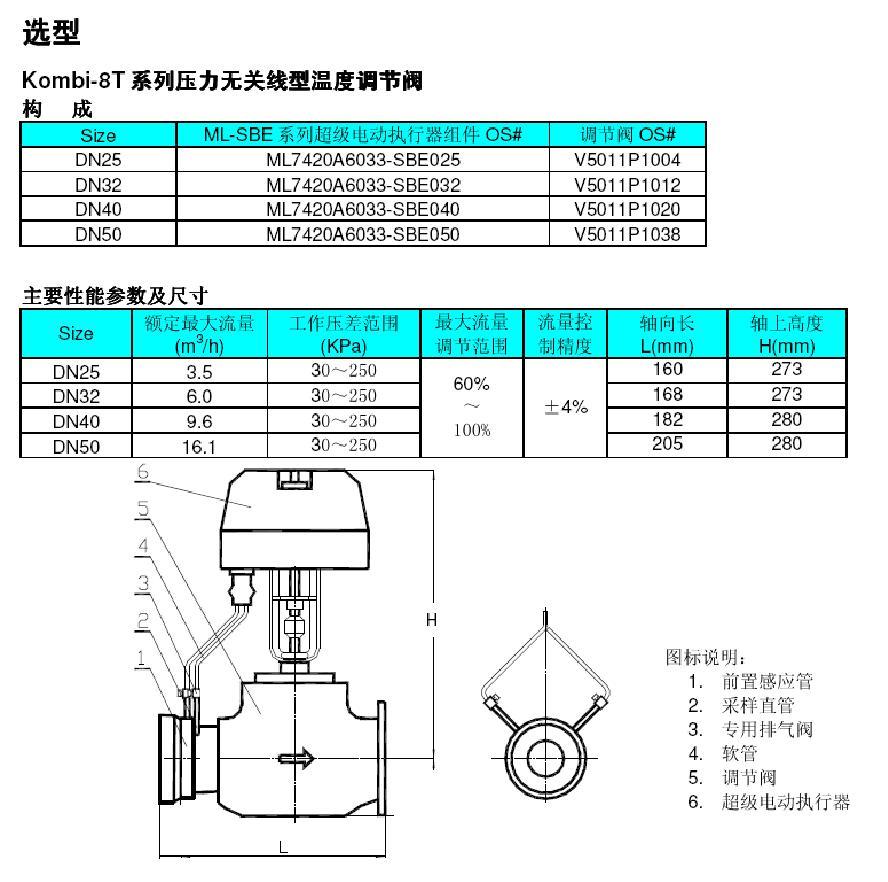

霍尼韦尔压力无关线性电动调节阀图片及尺寸图



霍尼韦尔电动平衡阀安装与使用说明
