V5011P二通调节阀的特点
易觅尔 / 2011-07-13

V5011P二通调节阀安装使用说明

V5011P二通调节阀特点
· BSPT 连接螺纹，红铜材质
· 低泄漏率（≤ 0.05％的CV）
· 50:1 量程稳定符合VDI/VDE2173 要求
· 弹簧负载，自调节组合
· 精确定位，保证温度控制
· 可与直接耦合电子和气动执行器相匹配
· 口径从DN25 ~ DN50
等百分比用水系统控制，线性比用于蒸汽控制
· 不锈钢阀塞，金属间阀座

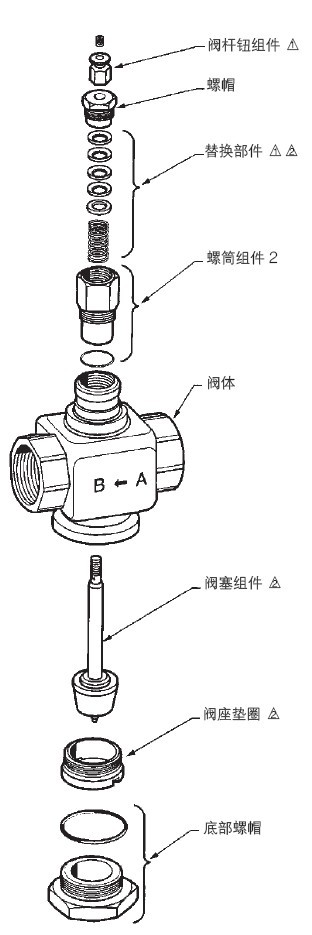

· 配有可替换维修部件

V5011P二通调节阀应用
V5011P 二通螺纹线性阀可用于蒸汽，水和50% 以上甘醇的
HVAC 应用，它可用于二位或连续调节控制，此阀不能用于燃气
应用。

V5011P二通调节阀技术规格

管道连接：BSPT 内螺纹
阀座：不锈钢，可替换
ANSI 阀体等级：150PSI（16PN）
阀杆：不锈钢
阀塞： V5011P1xxx 水系统阀为铜材质，
V5011P2xxx 蒸汽系统阀为不锈钢材质
行程： 20mm
泄漏： 0.05%CV
类型：二通，垂直作用
阀体：红铜
介质压力温度范围：
水： 2 ~ 120℃最大1600Kpa
120 ~ 170℃最大1490Kpa

当介质水温度超过150℃，阀门所配的执行器ML7420/
ML7421 需用高温组件43196000-001/002, 此时执行器应
用温度范围可扩展到220℃ .
蒸汽： 120℃最大1.0bar V5011P1xxx
171℃最大6.9bar V5011P2xxx
阀门流量特性
水：等百分比（V5011P1xxx）
蒸汽：线性比（V5011P2xxx 见图1）
阀门关断压力见图2 和表2 至3。

V5011P二通调节阀流量曲线图
