ML7421B1023-E电动阀门执行器可为阀门提供调节型控制并且输出2-10V或4-20ma的信号,可广泛应用于加热、通风机空调系统。
ML7421B1023-E电动执行器的特点
1.无需连杆,安装简单快捷;
2.低能耗,免维护;
3.终点限位开关;
4.手动开关;
5.0(2)-10VDC或0(4)-20mA输入信号可选,2-10Vdc位置反馈信号;
6.动作方向可选;
7.故障安全位置可选(控制信号奇奥缺失时);
8.防腐设计。
ML7421B1023-E电动执行器技术参数
工作环境温度:-10-+50度(5-95% RH)
储存环境温度:-40...+70度(5...95%RH)
工作介质温度:最高150度(使用高温组件时可达220度)
输入信号:y=0(2)-10vdc或0(4)-20ma
功率消耗:14VA
额定推力:1800N
额定行程:38MM
阻抗:Ri=100KΩ或500Ω
反馈信号:x=2-10vdc,最大输出1MA
电气保护等级:Ⅲ(EN60730-1)
防护等级:IP54(EN60529)
防火等级:V0(UL94)
上盖材质:ABS-FR塑料
支架和基座:铸铝
重量:2.0Kg

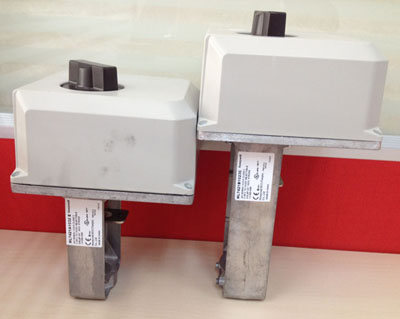

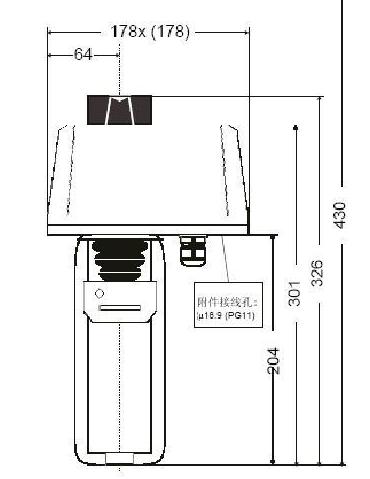

认证:CE,UL,C-tickML7421B1023-E电动阀门执行器图片及尺寸图

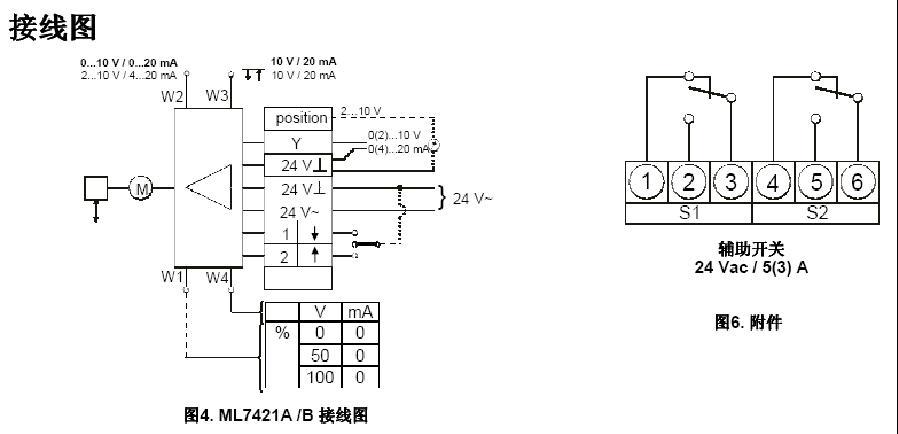

ML7421B1023-E电动阀门执行器接线图
ML7421A,B电动执行器的关断压力表 Type Valve 1/2 3/4 1 1-1/4 1-1/2 2 2-1/2 3 4 5 6 单位:inch Flange V5011A,B,C ˉ ˉ ˉ ˉ ˉ ˉ 77 53 29 18 12 V5011B ˉ ˉ ˉ ˉ ˉ ˉ ˉ ˉ N3350/51/60/61;V3450/51/60/61 ˉ ˉ ˉ ˉ ˉ ˉ 63b 45b 25b 16b 11b NPT V5011F,G 150c 150c 150c 150c 150c 150c 100 61 ˉ ˉ ˉ V5011N1xxx,V5011N3xxx,V5013N 230 230 230 230 230 126 ˉ ˉ V5011N2xxx 100d 100d 100d 100d 100d 100d V5013F 150 150 150 150 150 150 a仅用于ML7421B执行器 b根据进出口不同定义最大压差 c在蒸汽领域匹配V5011G时不要超过100psi d应用于蒸汽不超过100psi,应用于冷热水同V5011N1XXX
