ML7421A1032-E电动执行器可为阀门提供调节型控制并且输出2-10V或4-20ma的信号，可广泛应用于加热、通风机空调系统。

ML7421A1032-E电动阀门执行器PDF资料

ML7421A1032-E电动执行器的特点
1.无需连杆，安装简单快捷；
2.低能耗，免维护；
3.终点限位开关；
4.手动开关；
5.0（2）-10VDC或0（4）-20mA输入信号可选，2-10Vdc位置反馈信号；
6.动作方向可选；
7.故障安全位置可选（控制信号奇奥缺失时）；
8.防腐设计。

ML7421A1032-E电动执行器技术参数
工作环境温度：-10-+50度（5-95% RH）
储存环境温度：-40...+70度（5...95%RH）
工作介质温度：最高150度（使用高温组件时可达220度）
输入信号：y=0(2)-10vdc或0(4)-20ma
功率消耗：14VA
额定推力：1800N
额定行程：20MM
阻抗：Ri=100KΩ或500Ω
反馈信号：x=2-10vdc，最大输出1MA
电气保护等级：Ⅲ（EN60730-1）
防护等级：IP54(EN60529)
防火等级：V0(UL94)
上盖材质：ABS-FR塑料
支架和基座：铸铝
重量：2.0Kg
认证：CE,UL,C-tick

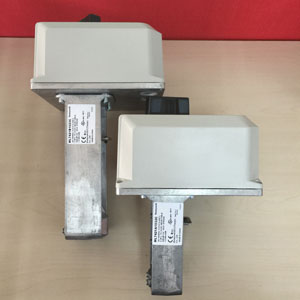

ML7421A1032-E电动执行器图片及尺寸图

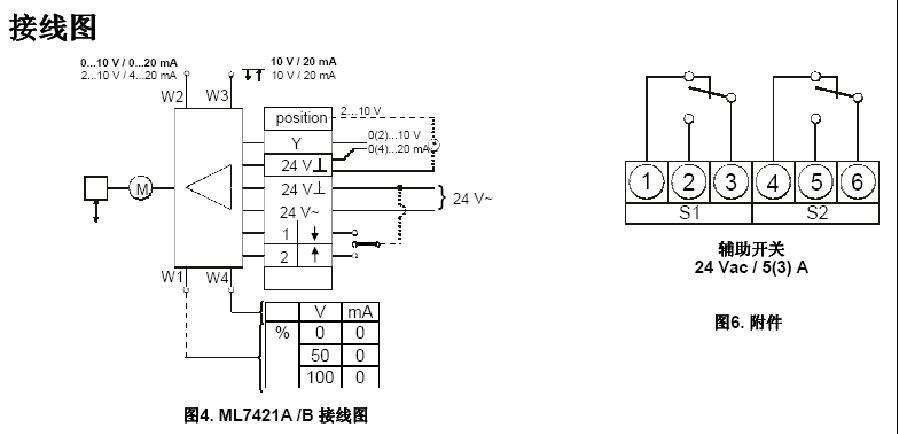

ML7421A1032-E 电动执行器安装接线图

ML7421A,B电动执行器的关断压力表

Type

Valve

1/2

3/4

1

1-1/4

1-1/2

2

2-1/2

3

4

5

6

单位：inch

Flange

V5011A,B,C

ˉ

ˉ

ˉ

ˉ

ˉ

ˉ

77

53

29

18

12

V5011B

ˉ

ˉ

ˉ

ˉ

ˉ

ˉ

ˉ

ˉ

N3350/51/60/61；V3450/51/60/61

ˉ

ˉ

ˉ

ˉ

ˉ

ˉ

63b

45b

25b

16b

11b

NPT

V5011F,G

150c

150c

150c

150c

150c

150c

100

61

ˉ

ˉ

ˉ

V5011N1xxx,V5011N3xxx,V5013N

230

230

230

230

230

126

ˉ

ˉ

V5011N2xxx

100d

100d

100d

100d

100d

100d

V5013F

150

150

150

150

150

150

a仅用于ML7421B执行器

b根据进出口不同定义最大压差

c在蒸汽领域匹配V5011G时不要超过100psi

d应用于蒸汽不超过100psi，应用于冷热水同V5011N1XXX
