V5CV5CF系列动态流量平衡阀被广泛地应用在供暖、空调系统的主机、各种设备、主管道、分支管道及末端设备处，根据系统的需要维持这些管道或末端设备的流量始终不变。



V5CV5CF系列动态流量平衡阀PDF资料



V5CF系列动态流量平衡阀的特点
V5CF系列动态流量平衡阀安装在空调水系统管道中，当系统压力在阀门的工作压差范围内波动时，它能动态地平衡系统的压力变化，使流经该阀所在管道的流量始终维持不变。

V5CF系列动态流量平衡阀技术参数
尺寸范围：DN50-DN500
工作压力：PN25
流量误差：5%
工作介质：水
介质温度：0-110度
材质
阀体材质：球墨铸铁
动态阀胆：不锈钢
弹簧：不锈钢
密封圈：EPDM

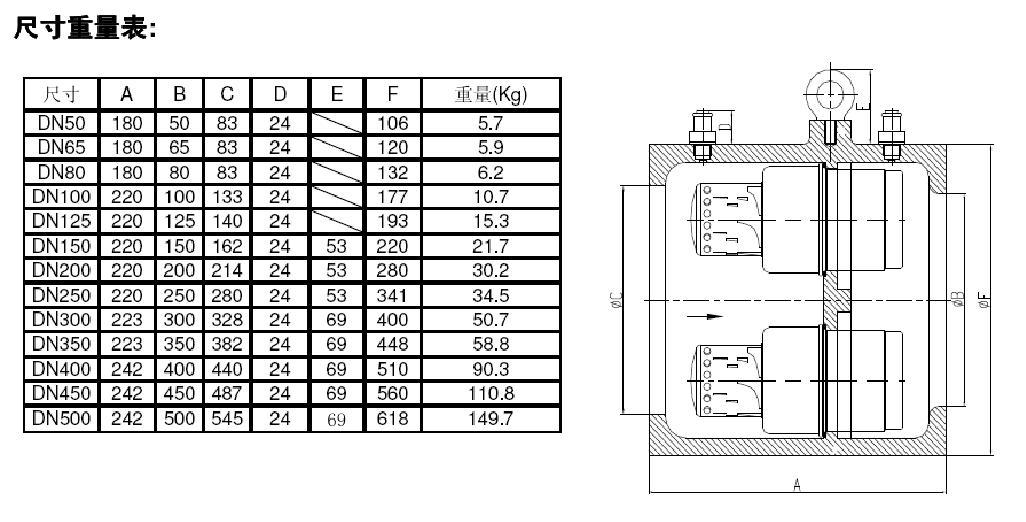

V5CF系列动态流量平衡阀图片及尺寸图





CF050 V5CF065 V5CF080 V5CF100动态流量平衡阀

尺寸	A	B	C	D	E	F	重量(Kg)
DN50	180	50	83	24		106	5.7
DN65	180	65	83	24		120	5.9
DN80	180	80	83	24		132	6.2
DN100	220	100	133	24		177	10.7
DN125	220	125	140	24		193	15.3
DN150	220	150	162	24	53	220	21.7
DN200	220	200	214	24	53	280	30.2
DN250	220	250	280	24	53	341	34.5
DN300	223	300	328	24	69	400	50.7
DN350	223	350	382	24	69	448	58.8
DN400	242	400	440	24	69	510	90.3
DN450	242	450	487	24	69	560	110.8
DN500	242	500	545	24	69	618	149.7
