V2CF15动态流量平衡阀

V2CF15动态流量平衡阀

prev next

  • 商品货号:V2CF015 V2CF020
    商品库存: 1 个
  • 商品品牌:霍尼韦尔honeywell
    商品重量:0克
  • 上架时间:2011-04-02
    商品点击数:3850
  • 本店售价:¥0元
    注册用户:¥0元
    用户评价: comment rank 5
  • 商品总价:
  • 购买数量:
    购买此商品可使用:0 积分

商品描述:

商品属性

V2CF动态流量平衡阀被广泛地应用在供暖、空调系统的分支管道以及末端设备处,根据需要维持这些管道或末端设备的流量在工作压差范围内始终不变。

V2CF动态流量平衡阀PDF资料

V2CF动态流量平衡阀的特点
V2CF动态流量平衡阀安装在空调水系统管道中,当系统压力在阀门的工作压差范围内波动时,它能动态地平衡系统的压力变化,使流经该阀所在管道的流量始终维持不变。

V2CF动态流量平衡阀技术参数
尺寸范围:DN15-DN40
工作压力:PN25
流量误差:5%
工作介质:水
介质温度:0-110度
密封:EPDM
材质:阀体黄铜、动态阀胆不锈钢、弹簧不锈钢

V2CF015 V2CF020 V2CF025 V2CF032 V2CF040动态流量平衡阀图片及尺寸图

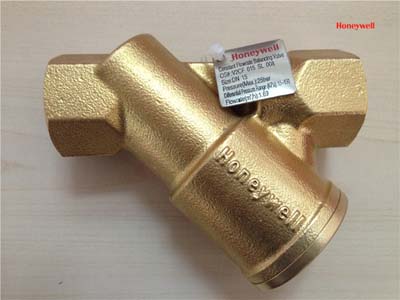

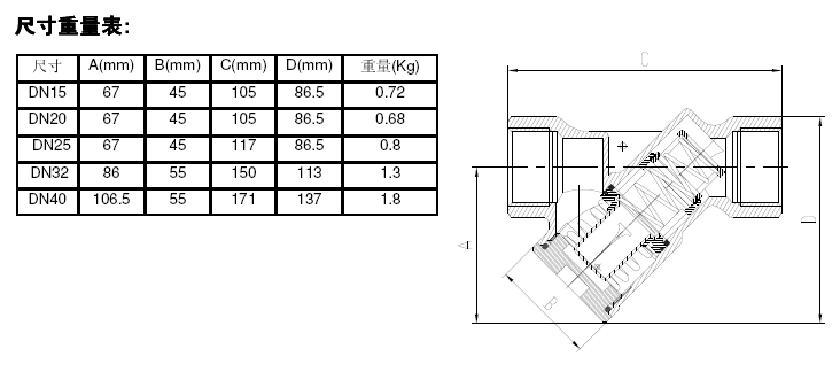

 V2CF015 V2CF020 V2CF025 V2CF032 V2CF040动态流量平衡阀图片V2CF015 V2CF020 V2CF025 V2CF032 V2CF040动态流量平衡阀尺寸图



V2CF015 V2CF020 V2CF025 V2CF032 V2CF040动态流量平衡阀技术参数表

规格 压差范围(KPa) 流量(m3/h)流量代码
DN15 15-150 0.65/0010.76/0020.86/0030.94/0041.12/0051.33/0061.51/0071.69/008
42-300 1.95/0092.21/0102.52/0112.77/012
DN20 15-150 0.65/0010.76/0020.86/0030.94/0041.12/0051.33/0061.51/0071.69/008
20-200 1.76/0081.98/0092.20/010
30-300 2.30/010
42-300 2.52/0112.77/0122.99/013
DN25 15-150 0.86/0030.94/0041.12/0051.33/0061.51/0071.69/008
20-200 1.76/0081.98/0092.20/010
30-300 2.30/010
42-300 2.52/0112.77/0122.99/0133.24/014
DN32 15-150 1.51/0071.69/0081.91/0092.09/0102.27/0112.48/0122.63/0132.95/0143.13/015
20-200 3.46/0153.67/0163.89/017
30-300 4.07/0164.32/017
42-300 4.57/0194.82/020
DN40 15-150 2.09/0102.27/0112.48/0122.63/0132.95/0143.13/015
20-200 3.46/0153.67/0163.89/017
30-300 4.07/0164.32/017
42-300 4.57/0194.82/020

V2CF015 V2CF020 V2CF025 V2CF032 V2CF040动态流量平衡阀尺寸重量表

尺寸 A(mm) B(mm) C(mm) D(mm) 重量(Kg)
DN15 67 45 105 86.5 0.72
DN20 67 45 105 86.5 0.68
DN25 67 45 117 86.5 0.8
DN32 86 55 150 113 1.3
DN40 106.5 55 171 137 1.8
