M7284系列调节马达，可用于阀门或风门的正反比例作用。



M7284系列调节马达PDF资料

M7284系列调节马达的特点
1.浸油式马达和链带齿轮保证其可靠性和长寿命；
2.提供NGMA3接线盒；
3.内置24VAC变压器给马达执行器工作电源，可选；
4.现场90-160度可调行程；
5.90度行程时间为30秒，160度行程时间60秒，同时可选择其他时间；
6.具有阀门和风门连杆的配件，防爆外壳及辅助开关可选。

M7284系列调节马达技术参数
控制方式：90系列控制回路，135欧姆90系列比例控制
同时适用500欧姆电阻进行高低限位控制。
马达旋转  常闭，从马达的电源后尾看，顺时针转至底为关闭位置。
行程  90度或160度固定行程，移动转角度可改变行程，160度可用于V5011及V5013阀的控制。
时间 90度行程为30秒，160度行程为1分钟。
环境温度 最高66度，最低-40度
曲轴 9.5平方米

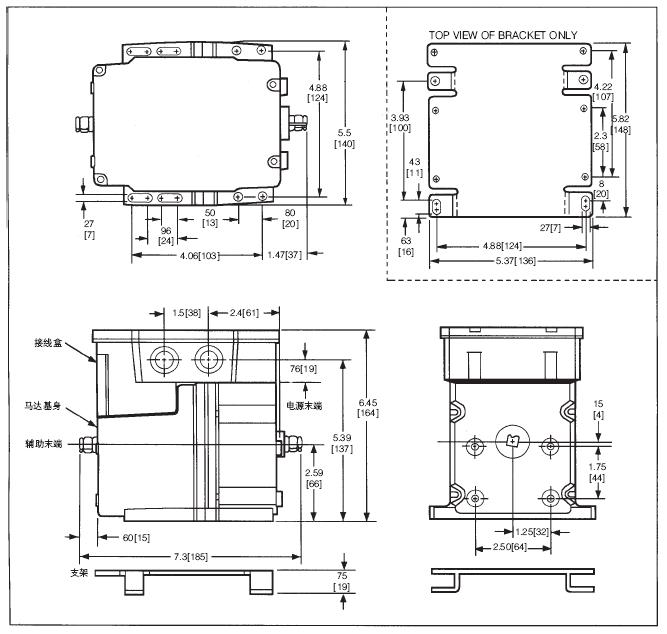

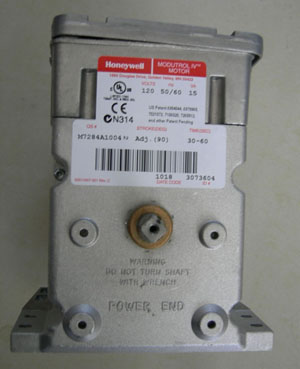

M7284A系列电动执行器图片及尺寸图



电动执行器参数表

	时间		扭矩ib.in[Nm]
	90°行程马达	160°行程马达	正常扭矩	BREAKAWAYa最大扭矩
M9184	15sec        30sec	30sec              1min	75[8.5]             150[17.0]	150[17.0]          300[34.0]
M9194	2min	4min	300[34.0]	600[68.0]
M7284	30sec	60sec	150[17.0]	300[34.0]
M7294		2min	300[34.0]	600[68.0]
