M7284A1004电动马达安装使用
霍尼韦尔HONEYWELL楼宇自控 / 2011-05-10

M7284A1004电动马达安装使用

M7284 和M7294 是一种2 至10VDC 或4 至20mA 输入的调节
马达,它可用于阀门或风门的正反比例作用。
M9184 和M9194 是一个电子Series90 的调节马达,它可用于阀
门或风门的正反比例作用。


M7284A1004电动马达特点
· 浸油式马达和链带齿轮保证其可靠性和长寿命
· 提供NGMA3 接线盒
· 内置24VAC 变压器给马达执行器工作电源,可选
· 现场90 ~ 160 可调行程。
· 90o 行程时间为30 秒,160o 行程时间60 秒,同时可选择其他时间。
· 具有阀门和风门连杆的配件,防爆外壳及辅助开关可选。
M7284A1004电动马达技术参数
控制方式: Series90 控制回路,135 欧姆Series90 比例控制,
                      同时使用500Ω 以内电阻进行高低限位控制。
马达旋转: 常闭,从马达的电源后尾看,顺时针转至底为关闭位置。
行程: 90o 或160o 固定行程,移动轴角度可改变行程,160o
              可用于V5011 及V5013 阀的控制。
时间: 90o 行程为30 秒,160o 行程为1 分钟。
环境温度: 最高66℃,最低-40℃。
曲轴: 9.5mm2


M7284A1004电动马达型号及运行时间表



时间

扭矩lb.inNm

90行程马达

160行程马达

正常扭矩

BREAKAWAYa最大扭矩

M9184

15sec

30sec

30sec

1min

758.5

15017.0

150(17.00)

300(34.0)

M9194

2min

4min

30034.0

60068.0

M7284

30sec

60sec

15017.0

30034.0

M7294



2min

30034.0

60068.0

M7284A1004电动马达接线图

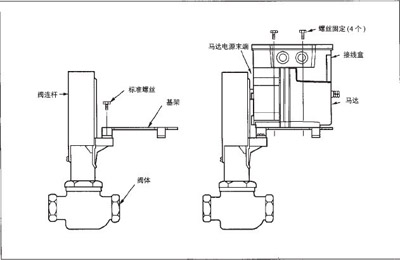

M7284A1004电动马达阀连杆安装图

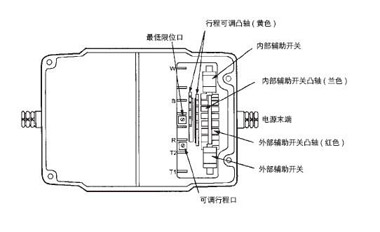

M7284A1004电动马达内部电器图

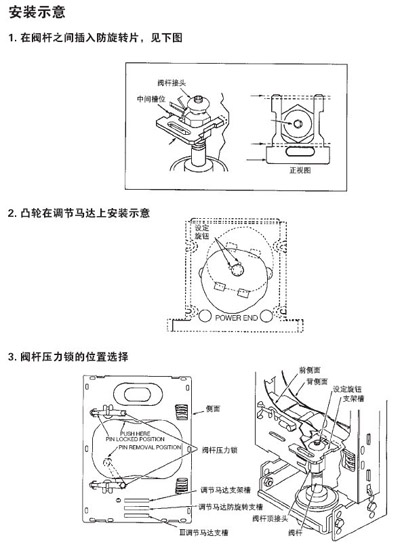

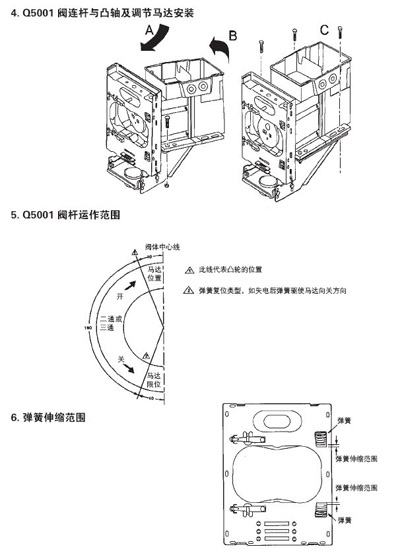

M7284A1004电动马达安装示意图

M7284A1004电动马达图片
