V4系列对夹式蝶阀可以应用于楼宇及城市管网水系统中，可以实现调节或开关量控制，调节型执行器可接受多种控制信号，如4-20ma，1-5v或2-10v，通过拨动开关可以现场设定。



V4系列对夹式电动调节蝶阀PDF资料



V4系列电动蝶阀的特点
1.型号全（DN50-DN600 PN16）
2.开关控制或模拟量控制；
3.强制手动操作，无需离合机构；
4.位置自锁；
5.机械指针位置指示；
6.加热器预防冷凝，标准型号带有辅助开关；
7.IP67防护等级。

V4系列电动蝶阀的技术参数
阀门
口径：DN50-DN600(对夹式)
公称压力：PN16
介质温度：-10度-+90度
阀体：GG25(FOR DN50...DN150)
      GGF40(FOR DN200...DN600)
阀杆：SS416
阀板：镀镍球铁板GGG40
阀座：EPDM
介质类型：冷水或热水
管道连接标准：ISO7005-2

执行器
电源：AC220V,50/60HZ
行程：90度正负5度
控制（调节型）4-20ma，1-5v或0（2）-10v
反馈（调节型）4-20ma或2-10v
防护等级：IP67
环境温度：-30度to+65度
位置指示：指针连续位置指示
强制手动操作：无离合器设计
              涡轮蜗杆免现场润滑，自锁功能
加热器：15W 220V放冷凝
外壳材料：铝合金
外壳表面处理：粉末喷涂
过载保护：内置过热保护，125正负5度停机
          95度正负5度恢复

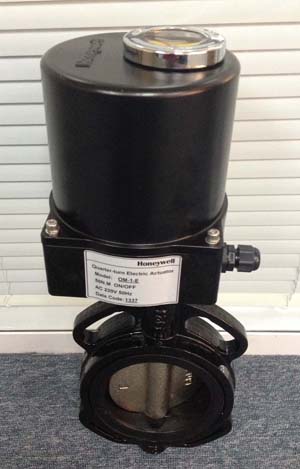

V4系列电动调节蝶阀图片及尺寸图





V4ABFW16-xxx-012电动蝶阀订货型号
口径	ON/OFF型号	执行器型号	Modulating型号	执行器型号	力矩（Nm）	时间（s/60Hz）	功率（Watts）	Kvs（m3/h）
DN50	V4ABFW16-050-012	OM-1	V4ABFW16-050-112	OM-P1	35	12	10	109
DN65	V4ABFW16-065-012	OM-1	V4ABFW16-065-112	OM-P1	35	12	10	177
DN80	V4ABFW16-080-012	OM-1	V4ABFW16-080-112	OM-P1	35	12	10	243
DN100	V4ABFW16-100-012	OM-1	V4ABFW16-100-112	OM-P1	35	12	10	483
DN125	V4ABFW16-125-012	OM-2	V4ABFW16-125-112	OM-P2	90	15	40	822
DN150	V4ABFW16-150-012	OM-2	V4ABFW16-150-112	OM-P2	90	15	40	1270
DN200	V4ABFW16-200-012	OM-3	V4ABFW16-200-112	OM-P3	150	22	40	2550
DN250	V4ABFW16-250-012	OM-4	V4ABFW16-250-112	OM-P4	400	16	120	4342
DN300	V4ABFW16-300-012	OM-4	V4ABFW16-300-112	OM-P4	400	16	120	6708
DN350	V4ABFW16-350-012	OM-7	V4ABFW16-350-112	OM-P7	1000	46	180	9793
DN400	V4ABFW16-400-012	OM-8	V4ABFW16-400-112	OM-P8	1500	46	220	13467
DN450	V4ABFW16-450-012	OM-9	V4ABFW16-450-112	OM-P9	2000	58	180	17836
DN500	V4ABFW16-500-012	OM-10	V4ABFW16-500-112	OM-P10	2500	58	220	22933
DN600	V4ABFW16-600-012	OM-12	V4ABFW16-600-112	OM-P12	3500	58	300	35431
