霍尼韦尔电动蝶阀安装接线图
霍尼韦尔HONEYWELL楼宇自控 / 2011-05-26

霍尼韦尔电动蝶阀安装接线图

霍尼韦尔电动蝶阀特点
1. 铸铁阀体，对夹式
2.口径范围（DN50 ~ 600）
3.控制方式：开关及模拟型
4.可视机械位置指示
5.防结露加热器和2 个限位开关
6.防护等级为IP67
技术参数
口径： DN50 ~ DN600
压力： PN16
温度： -10 ~ 90℃
阀体：铸铁GG25(DN50 ~ DN150)
GGG400(DN200 ~ DN600)
阀杆：不锈钢SS416
阀板：环氧树脂涂层
密封圈： EPDM

电动执行器
马达： 220VAC，50/60Hz
角度： 90o±5o
防护等级： IP67 防水
环境温度： -5 ~ 65℃
指示：连续位置指示
加热器：防结露
概述
V4 系列对夹式电动蝶阀可应用于制冷和加热系统，也可应用于工业和
水处理系统。
V4 系列蝶阀有开关型，也有模拟调节型（4~20mA,0(2)~10v，
1~5v）可用DIP 开关选择。
霍尼韦尔电动蝶阀图片

霍尼韦尔电动蝶阀阀体尺寸及重量表

口径		A	B	C	D	L	H	ΦK	ΦE	N·ΦD	Φd0	G		ΦD2	N-Φ2		重量(KG)
DN	Inch	A	B	C	D	L	H	ΦK	ΦE	N·ΦD	Φd0	对夹式	凸耳式	ΦD2	对夹式	凸耳式	对夹式	凸耳式
50	2"	130.5	67	43	52.7	15	11	65	50	4-7	14.3	118	159	125	4-Φ18	4-M16	2.5	3.8
65	2.5"	410	71	46	64.3	15	11	65	50	4-7	14.3	137	184	145	4-Φ18	4-M16	3.2	4.2
80	3"	150	83	46	78.6	15	11	65	50	4-7	14.3	143	197	160	8-Φ18	8-M16	3.6	4.7
100	4"	183	95	52	104	15	11	65	50	4-7	15.8	156	222	180	8-Φ18	8-M16	4.9	9
125	5"	178	110	56	123	29	14	90	70	4-10	18.9	190	254	210	8-Φ18	8-M16	7	10.9
150	6"	191	124	56	155	29	14	90	70	4-10	18.9	212	292	240	8-Φ18	8-M20	7.8	14.2
200	8"	239	163	60	202	29	17	90	70	4-10	22.1	268	349	295	12-Φ22	12-M20	13.2	18.2
250	10"	285	227	68	250	39	22	125	102	4-12	28.4	325	413	355	12-Φ26	12-M24	19.2	26.8
300	12"	315	252	78	301	39	22	125	102	4-12	31.6	403	483	410	16-Φ26	12-M24	32.5	40
350	14"	368	267	78	333	45	22	175	140	4-18	31.6	436	527	470	16-Φ30	16-M24	41.3	56
400	16"	400	309	102	356	45	27	175	140	4-18	33.2	488	584	525	20-Φ30	16-M27	61	96
450	18"	422	328	114	440	45	27	210	165	4-22	38	539	635	585	20-Φ30	20-M27	79	122
500	20"	450	361	127	491	45	36	210	165	4-22	41.2	591	705	650	20-Φ33	20-M30	128	202
600	24"	562	459	154	592	45	36	210	165	4-22	50.7	816	832	770	20-Φ36	20-M33	188	270

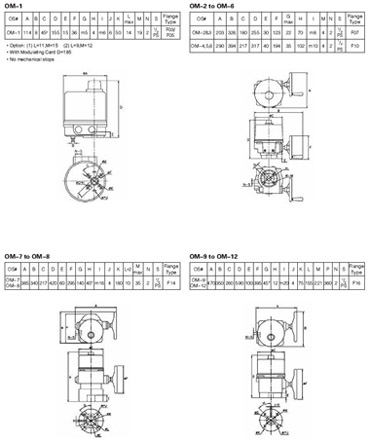

霍尼韦尔电动执行器尺寸

接线注意：
电线连接施工必须由专业人士操作！电线图在顶盖内也
有显示。
1.松开顶盖螺栓，并且打开。
2.检查执行器上标明的电压。
3.按照附上的电线图连接。
4.试运行执行器在中间位置，检查执行器转动正确。
5.试运行执行器，检查转动到位是否正确。
6.检查全部电线，并检查可能绝缘头是否封好。
7.安装上盖。

霍尼韦尔电动开关蝶阀接线图

霍尼韦尔电动调节蝶阀接线图

安装注意!
移开上盖时，一定要先断开电源！
当移开执行器上盖，并通电时，要十分小心！
安装阀门
1.将阀杆开度调到全开或全关。
2.调节执行器和阀杆到全开或全关位置。
3. 检查执行器和阀杆都在正确位置，（全开或全关），在安装之前。
4.将执行器安装在阀体上，对中和一致。
5. 用手动涡轮开关阀板，检查阀门移动有正常阻力。
6.检查所有螺栓都正确安装并拧紧。

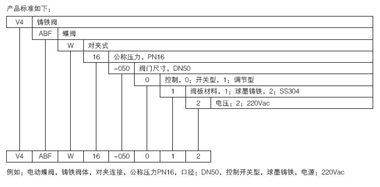

霍尼韦尔电动蝶阀选型图
