V5011P二通螺纹调节阀体可与霍尼韦尔ML74系列阀门执行器相连，广泛应用于暖通空调系统的冷热水控制以及蒸汽加湿控制。



V5011P二通螺纹调节阀体PDF资料



V5011P二通螺纹调节阀体特点
1.硬密封阀座延长使用寿命；
2.无需配件，可与执行器快速连接；
3.精确定位，保证温度控制；
4.低泄露率。

V5011P二通螺纹调节阀体技术参数
动作方向：阀杆向下关闭；
公称压力：20bar（2-120度  水）
                    7bar（最高170度 蒸汽）
流量特性：等百分比（水）
                    线性（蒸汽）
可调比：50：1
泄漏率：≤ 0.05％ of kvs
行程：20mm
连接方式：BSPT内螺纹连接
阀体材料：青铜
阀杆材料：不锈钢
阀芯材料：黄铜（水）
          不锈钢（蒸汽）
介质温度：水：2-120度（最高压力20bar）
                           120-170度（最高压力12bar）
                  蒸汽：最高170度（最高压力7bar）

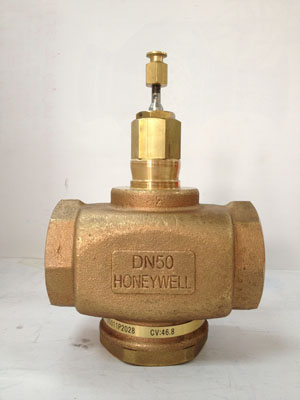

V5011P电动调节阀阀体图片及尺寸图

V5011P电动调节阀阀体订货型号
订货型号	口径	流通能力Cv	阀杆尺寸(in.) 英寸	替换部件	组装部件
V5011P1004	DN25	11.7	3/8	0901787A	0901752A
V5011P1012	DN32	18.7			0901753A
V5011P1020	DN40	29.3			0901754A
V5011P1038	DN50	46.8			0901755A
V5011P2036	DN25	11.7			0903432A
V5011P2002	DN32	18.7			0903429A
V5011P2010	DN40	29.3			0903430A
V5011P2028	DN50	46.8			0903431A

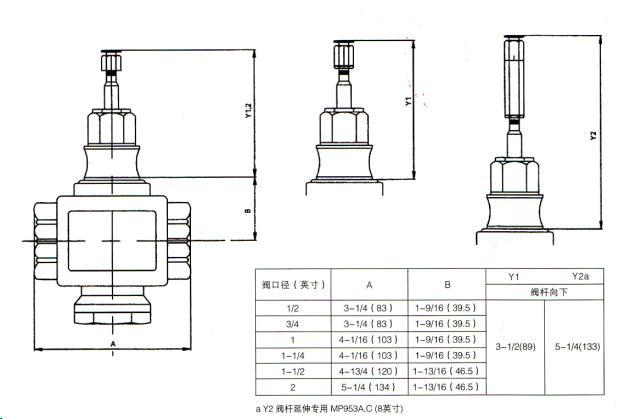

V5011P电动调节阀阀体尺寸英寸(mm)
阀口径（英寸）	A(英寸)	B(英寸)	Y1(英寸)	Y2a(英寸)
			阀杆向下
1/2	3-1/4  (83)	1-9/16  (39.5)	3-1/2  (89)	5-1/4  (133)
3/4	3-1/4  (83)	1-9/16  (39.5)
1	4-1/16  (103)	1-9/16  (39.5)
1-1/4	4-1/16  (103)	1-9/16  (39.5)
1-1/2	4-13/4  (120)	1-13/16  (46.5)
2	5-1/4   (134)	1-13/16  (46.5)
a Y2阀杆延伸专用MP953A, C (8英寸)
