Excel 50 控制器概述 Excel 50 控制器可以用于单独的不联网的就地控制，同时它还具 有通讯功能的选择，与Excel 5000 系统集成在同一个网络上。 Execl 50 控制器是专门用于加热系统，区域供暖系统，小型的餐 厅、小型商店、办事处、银行分支，连锁商店及小型城镇住宅的 小型空调控制系统。 Excel 50 可以替代Excel 20 控制器，它内含通讯模块，并可自 由编程控制，编程非常简便。 其固化软件、系统软件永久驻存在一个EPROM 中或一个Flash- EPROM 中，EPROM/Flash- EPROM 被设置在应用模块中，一 个独立的模块插在控制器壳体内、每组应用程序放在独立应用模 块中，每组程序具有一个代码，它是通过PC 中应用程序软件包 LIZARD 来产生应用代码并通过MINI 接口输入指令代码。可变通 讯口及选择开关仅在控制器后盖、无需打开箱壳。 Excel 50 控制器特点 ·卓越的人机接口 · 8 个功能键，4 个快速访问键4 行，每行16 个字符。 ·低成本设计模块。 ·简单应用程序，通过PC 应用工具软件包。编程软件CARE 2.02.ec，可与Honeywell Execl 5000? 系列控制器使用同一软件。 ·预先配置应用程序模块。 ·单独工作或与Excel 5000 C-Bus 联网功能，及与ISDN/GSM 卡通讯接口，同时带有LON 及M-Bus 通讯功能。 ·简单接线。 ·使用镁电容保持72 小时备用电池记忆。 · Flash EPROM 可方便进行应用软件修改与下载程序，可通过B-Port 或C-Bus 完成下载。XBS Ver 1.4.1 或XI584 Ver 1.4.1 或最新版本支持此功能。 ·带中文简体、繁体字体显示（XL50CH-TW），完全替代XL20CH-TW

Excel 50 控制器应用 · Excel 50 控制器具有两种型号，一种是有人机接口（MMI ），另一种是无人机接口。外部人机接口通过MMI 或XI582 手操器，或 者MMI 或XI584 手提电脑都可与所有型号进行通讯，箱体可装在DIN 导轨或控制屏门上。 ·控制器具有8 个A1 点，4 个AO 点，4 个DI 点与6 个DO 点，前3 个DO 点可用于脉冲点、DO 点可直接带三位控制的执行器。 ·控制器壳体背面有直接连接导线的接线端子，也可以同一控制屏的DIN 导轨用Phoenix 接线端子连线。 · PC 应用工具软件包可以帮助您得到最佳配置，通过人机接口MINI 可把预先配置的应用程序放置在固化软件中，同时亦把现场设 备的特性也装入固化软件中。 · Excel 50 提供三种应用类型：单独工作EPROM；单独工作Flash-EPROM 和具有C-Bus 功能的Flash-EPROM，版本Flash- EPROM 可以提供下载新的固化软件程序，具有远程通讯功能也将适用于其中，有单独工件的Flash-EPROM 和带有C- Bus 通讯 模块的硬件具有远程通讯功能，并且可与Excel 5000 系统联网。   Excel 50 控制器图片



Excel 50 控制器订货型号

自由编程配置型
XL50-MMI-EP	This package is designde for OEM applications with repeated applications,The package includes:
	XL50-MMI   Application Module XD50-E   Terminals XS50   DIN rail clamps XL50ACC2   The module is not supported by CARE and supports no communication.
XL50-MMI-FP	Excel 50 package with MMI and Flash memory,interface for remote communication and C-Bus includes    XL50-MMI    Application Module XD50-FC    Terminais XS50    DIN rail clamps XL50ACC2
XL50-FP	Excel 50 package without MMI and with Flash memory,interface for remote communication and C-Bus includes    XL50    Application Module XD50-FC    Terminais XS50    DIN rail clamps XL50ACC2
基本无端子及应用模块程序型
XL50 XL50-MMI XL50-CY	XL50 Without MMI including DIN rail clamps XL50ACC2 XL50 With MMI including DIN rail clamps XL50ACC2 XL50 With Cyrillic MMI including DIN rail clamps XL50ACC2
应用模块程序型
XD50-E	Application module with EPROM and free programmable firmware for OEM.The module is not supported by CARE and supports no communication.
XD50-FC	Application module for free programmable applications.

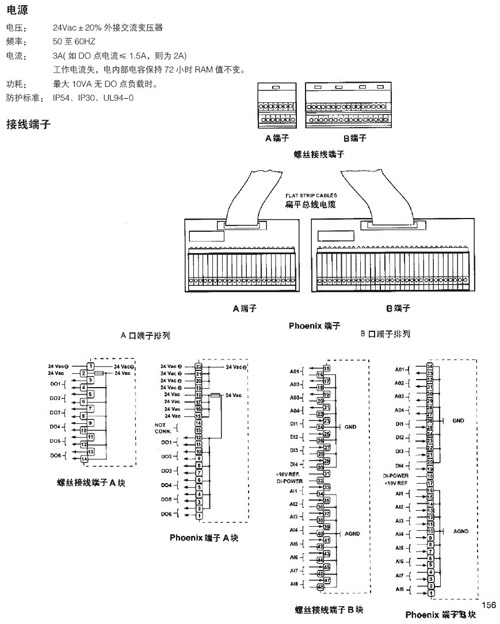

接线方式-Screw Terminals
XS50	Pair of terminal blocks for XL50
接线方式-Flat Strip cable Solution
XSP 526 XSP 534 XW  572 XW  573 XW  574 XW  575 XW  576 XW  577	Phoenix Field Terminal Block for Excel50-Power, DO Phoenix Field Terminal Block for Excel50-DI,AI,AO Flat strip cable XSP 526 to XL50(length:1.5meters) Flat strip cable XSP 526 to XL50(length:2.5meters) Flat strip cable XSP 526 to XL50(length:3.5meters) Flat strip cable XSP 534 to XL50(length:1.5meters) Flat strip cable XSP 534 to XL50(length:2.5meters) Flat strip cable XSP 534 to XL50(length:3.5meters)
安装附件
XL50-ACC3 XL50-ACC2	Front door mouting accessories including IP54 sealing ring for XL50 and a pair of mounting clamps. Pair of rail clamps for XL50 Note: Order only if needed in addition because this is always included with XL50/XL50-MMI versions!
电缆
XW582 XW584 XW585	Cable for connection of RS232 (B-Port:XL50,XC5010C) to XI582, 5 meters Adapter cable between XW582 to be used with "old" B-Port (XC5010B,XL100B). Cable for connection of RS232 (B-Port:XL50,XL5010C) to XI584.
