P7620C压差传感器转为各类行业中气体和液体的高精度压力测量所开发。主要应用于空气压缩机、气动设备、泵机控制、HVAC系统、水力监测系统、能量及水资源管理。



P7620C压差传感器PDF资料



P7620C压差传感器的特点
1.温度补偿
2.输出带放大
3.高性能的输出信号
4.EMI/RFI标准保护
5.紧凑的外观设计
6.防振性能佳
7.0及跨度可调

P7620C压差传感器技术参数
精度：小于等于正负0.5%全量程（包括非线形、迟滞、非重复性）
稳定在25度  小于等于0.4%全量程/年
环境参数
介质温度范围：-25-+85度
储存温度范围：-25-+100度
补偿范围：-40-+135度
防护等级：IP65
物理特性
材质：不锈钢304材质
传感器：A12O3(96%)
密封材料：NBR
电器接线：接线盒DIN43655A
电气数据
输出信号（电压，三线）0-10v
电源：15-32vdc（通常24VDC）

电流输出
输出信号：4-20ma
电源：10-32vdc（通常24vdc）

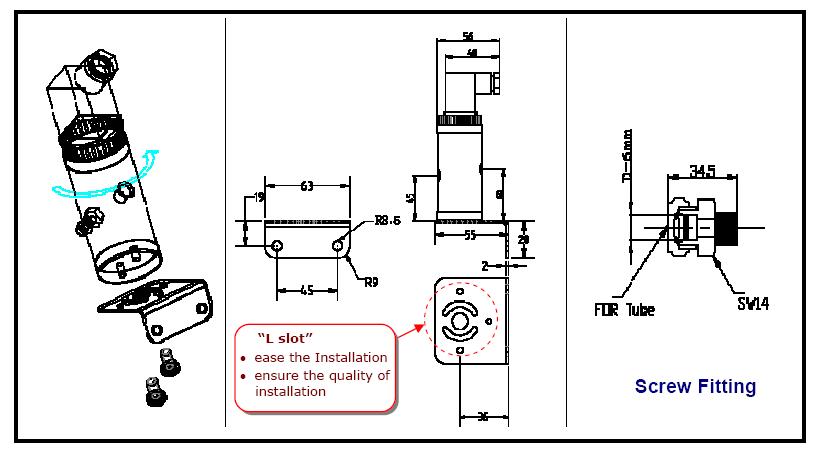

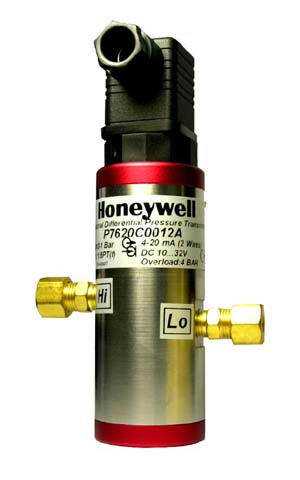

P7620C 压差控制器图片及尺寸图

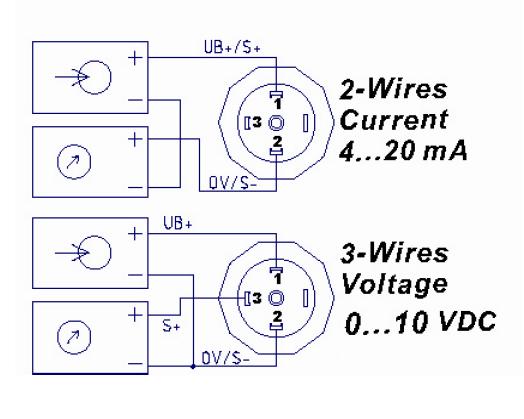

 P7620C 压差控制器接线图



P7620C 压差控制器订货型号

订货型号	范围	端口最高压力	热效应（FS/℃）	输出
P7620C0010A	0～1Bar	高压端＜2Bar,低压端＜2Bar	TC-0＜0.04%	4-20mA
P7620C0010B	0～1Bar	高压端＜2Bar,低压端＜2Bar	TC-0＜0.04%	0-10V
P7620C0012A	0～1Bar	高压端＜4Bar,低压端＜4Bar	TC-0＜0.08%	4-20mA
P7620C0012B	0～1Bar	高压端＜4Bar,低压端＜4Bar	TC-0＜0.08%	0-10V
P7620C0016A	0～1.6Bar	高压端＜3.2Bar,低压端＜3.2Bar	TC-0＜0.04%	4-20mA
P7620C0016B	0～1.6Bar	高压端＜3.2Bar,低压端＜3.2Bar	TC-0＜0.04%	0-10V
P7620C0018A	0～1.6Bar	高压端＜10Bar,低压端＜10Bar	TC-0＜0.08%	4-20mA
P7620C0018B	0～1.6Bar	高压端＜10Bar,低压端＜10Bar	TC-0＜0.08%	0-10V
P7620C0025A	0～2.5Bar	高压端＜5Bar,低压端＜5Bar	TC-0＜0.04%	4-20mA
P7620C0025B	0～2.5Bar	高压端＜5Bar,低压端＜5Bar	TC-0＜0.04%	0-10V
P7620C0027A	0～2.5Bar	高压端＜10Bar,低压端＜10Bar	TC-0＜0.08%	4-20mA
P7620C0027B	0～2.5Bar	高压端＜10Bar,低压端＜10Bar	TC-0＜0.08%	0-10V
P7620C0040A	0～4Bar	高压端＜8Bar,低压端＜8Bar	TC-0＜0.04%	4-20mA
