DPCV动态压差平衡阀用于区域供热、空调水系统上的控制阀门，适用于变流量系统，可控制供、回水管或调节阀两端压差恒定，控制范围0.2-0.9bar，额定压力为PN16。安装在回水管上。



DPCV动态压差平衡阀PDF资料



DPCV动态压差平衡阀的特点
1.双导向笼式调节阀，等百分比调节；
2.自动压差控制；
3.低噪音设计；
4.环形密封圈无需保养维修；
5.控制压差范围0.2-0.9bar；
优化流量的双套筒结构。

DPCV动态压差平衡阀技术参数
介质：水
PH值：4-9.5
工作温度：最大130度
工作压力：最大16bar
阀体材质：铸钢
套筒、自动阀瓣、导向套  铜材质
阀杆   钢件
膜片   三元乙丙橡胶
环形密封圈、软密封 EPDM
弹簧    不锈钢

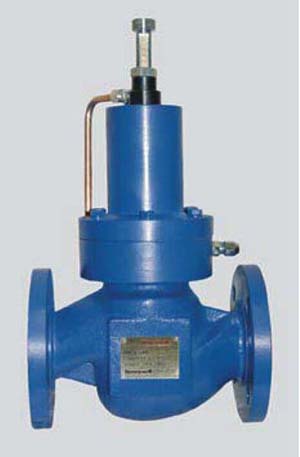

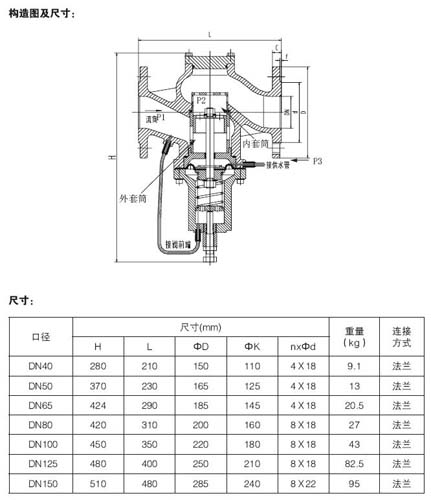

DPCV动态压差平衡阀图片及尺寸图



DPCV自动压差控制阀尺寸

口径	尺寸					重量 （kg）	连接 方式
	H	L	ΦD	ΦK	N×Φd
DN40	280	210	150	110	4×18	9.1	法兰
DN50	370	230	165	125	4×18	13	法兰
DN65	424	290	185	145	4×18	20.5	法兰
DN80	420	310	200	160	8×18	27	法兰
DN100	450	350	220	180	8×18	43	法兰
DN125	480	400	250	210	8×18	82.5	法兰
DN150	510	480	285	240	8×22	95	法兰

DPCV自动压差控制阀订货型号

口径	Kvs值	Qmin（t/h）	Qn（t/h）	Qmax（t/h）	订货号
DN40	20	0.9	6	11	DPCV-40A(B)
DN50	30	2.0	9	16	DPCV-50A(B)
DN65	48	4.2	14	28	DPCV-65A(B)
DN80	75	5.5	22	40	DPCV-80A(B)
DN100	125	6.5	35	63	DPCV-100A(B)
DN125	160	11	44	80	DPCV-125A(B)
DN150	280	18	66	120	DPCV-150A(B)

霍尼韦尔DPCV 自动压差控制阀 安装说明
