V5329A系列三通阀可与霍尼韦尔ML74系列阀门执行器相连，用于暖通空调系统的冷热水控制。



V5329A系列三通阀PDF资料



V5329A系列三通调节阀特点
1.硬密封阀座延长使用寿命；
2.无需配件，可与执行器快速连接；
3.低泄露率；
4.精确定位，保证温度控制。
5.在全行程中保持总流量恒定。

V5329A系列三通法兰线性阀门技术参数
动作方向：阀杆向上关闭通道A-AB
公称压力：PN16
阀门类型：三通混流
流体特性：等百分比，通道A-AB
          线性，通道B-AB

可调比：50：1
泄漏率：≤ 0.5％of KVS通道A-AB
        ≤ 1％of KVS  通道B-AB
额定行程：20mm
连接方式：法兰连接
阀体材质：灰铸铁
阀杆材料：不锈钢
阀芯材料：不锈钢
介质温度：2-120度（最高压力16bar）
          120-150度（最高压力14.4bar）
          150-170度（最高压力13.7bar）

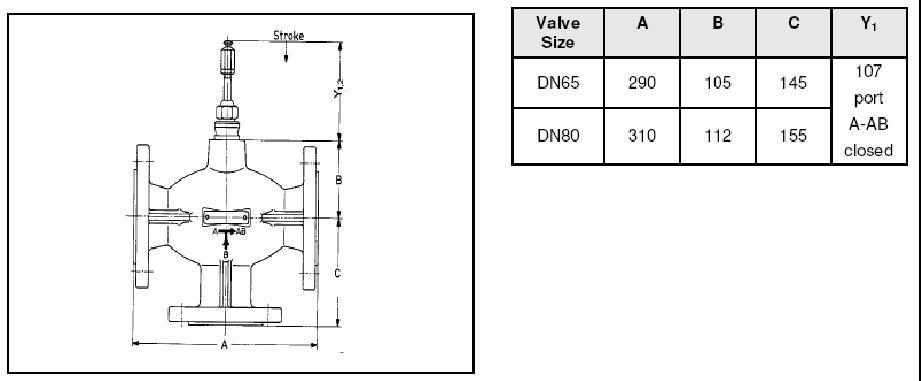

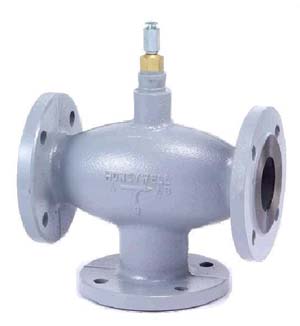

V5329A系列三通阀图片及尺寸图

V5329A法兰三通调节阀订货型号

阀门			执行器关断压力(KPa)			注
DN	Kvs	订货型号	ML6420A/ML6425A,B ML7420A/ML7425A,B	ML6421A ML7421A	ML6421B/ML7421B
15	2.5	V5329A1004	1000	-	-
15	4	V5329A1012	1000	-	-
20	6.3	V5329A1020	1000	-	-
25	10.0	V5329A1038	1000	-	-
32	16.0	V5329A1046	790	1000	-
40	25.0	V5329A1053	480	1000	-
50	40.0	V5329A1061	260	1000	-
65	63.0	V5329A2077	160	650	-	台湾产
80	100.0	V5329A2085	100	400	-	台湾产
