V5328A系列二通阀可与霍尼韦尔ML74系列阀门执行器相连，用于暖通空调系统的冷热水控制以及蒸汽加湿控制。



V5328A系列二通法兰线性阀门PDF资料



V5328A系列二通法兰线性阀门的特点
1.硬密封阀座延长使用寿命；
2.无需配件，可与执行器快速连接；
3.平衡式阀塞；
4.低泄露率；
5.精确定位，保证温度控制。

V5328A系列二通法兰线性阀门技术参数
动作方向：阀杆向下关闭
公称压力：PN16
流体特性：等百分比
可调比：50：1
泄漏率：≤ 0.05％of KVS
额定行程：20mm
连接方式：法兰连接
阀体材质：灰铸铁
阀杆材料：不锈钢
阀芯材料：铜
介质温度：2-120度（最高压力16bar）
          120-150度（最高压力14bar）
          150-170度（最高压力13.7bar）

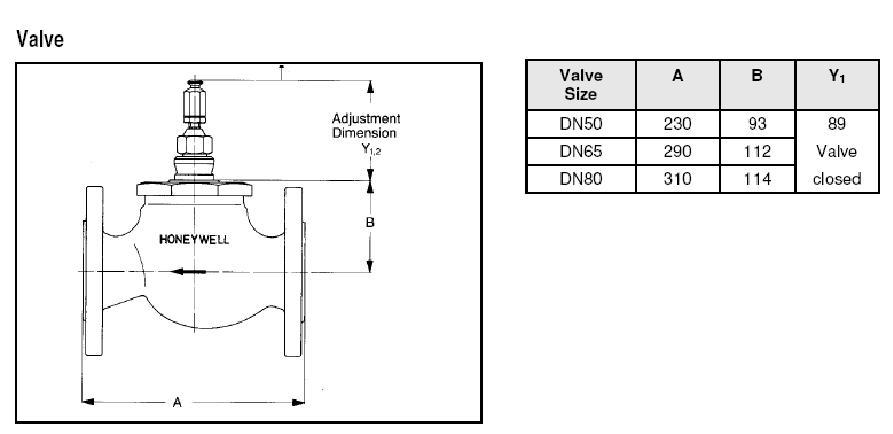

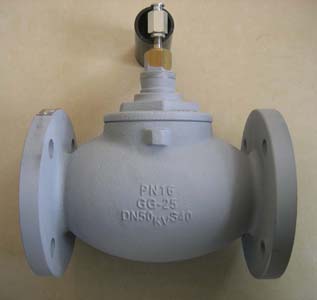

V5328A系列二通法兰线性阀门图片及尺寸图

V5328 A法兰电动二通阀订货型号

阀门			执行器关断压力(kPa)
DN	Kvs	订货型号	ML6420A/ML6425A, B ML7420A/ML7425A, B	ML6421A ML7421A	注
15	0.25	V5328A1138	1600	-
15	0.40	V5328A1146	1600	-
15	0.63	V5328A1153	1600	-
15	1.0	V5328A1005	1600	-
15	1.6	V5328A1013	1600	-
15	2.5	V5328A1021	1000	1600
15	4.0	V5328A1039	1000	1600
20	4.0	V5328A1047	1000	1600
20	6.3	V5328A1054	1000	1600
25	10.0	V5328A1062	1000	1600
32	16.0	V5328A1070	600	1600
40	25.0	V5328A1088	350	1300
50	40.0	V5328A1161-E	1000	-	用于水
65	63.0	V5328A1179-E	1000	-
80	100.0	V5328A1187-E	1000	-
50	40.0	V5328A2003-E	1000	-	用于蒸汽
60	63.0	V5328A2011-E	1000	-
80	100.0	V5328A2029-E	1000	-
