V5032Y系列静态平衡阀是暖通空调水系统用于保证高精度流量预调节的一种主要的水力平衡产品。被广泛地应用在暖通空调水系统的主管、分支管道以及末端设备水管路中，同时，也可应用于其它的相同或相似功能需求的场合。



V5032Y系列静态平衡阀PDF资料



V5032Y系列静态平衡阀的特点
1.V5032Y系列静态平衡阀具有开关、数字显示开度、注水和排空、流量和压差的测量和预调节等功能。
2.通过专用的测量仪表，在空调水系统初调试时，可以现场对水系统流量进行预调节，保证各个末端设备和管路的流量在调节合格后同时达到设计流量，使整个空调水系统处于静态水力平衡状态。

V5032Y系列静态平衡阀技术参数
尺寸范围：DN15-DN80
流量精度：5%
工作压力：PN16
连接方式：内螺纹，符合DIN2999(ISO7)
材质：阀体 红青铜
      阀芯 黄铜
      阀座密封 PTFE
      测压接头 黄铜
      O型圈和软密封EPDM
      开度指示盘 高级塑料
      手轮 （DN65-80）钢
介质：水，乙二醇溶液
介质温度：2-130度
环境温度：0-65度
大气环境：无腐蚀、无爆炸性
储运温度：-40-65度

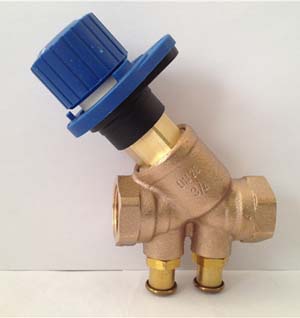

V5032Y多功能平衡阀图片及尺寸图

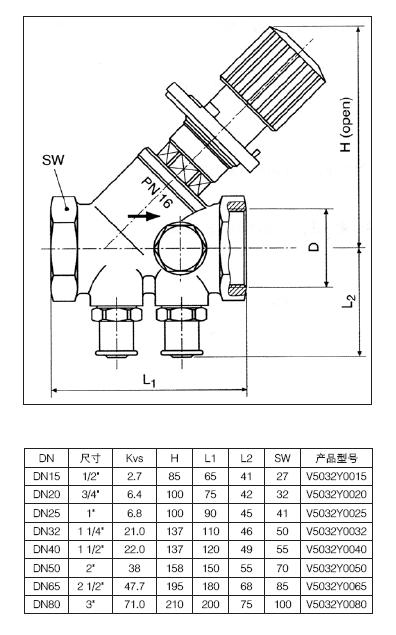

V5032Y多功能平衡阀结构尺寸及订货型号表
DN	尺寸	KVS	H	L1	L2	SW	产品型号
DN15	1/2”	2.7	85	65	41	27	V5032Y0015
DN20	3/4”	6.4	100	75	42	32	V5032Y0020
DN25	1”	6.8	100	90	45	41	V5032Y0025
DN32	11/4”	21.0	137	110	46	50	V5032Y0032
DN40	11/2”	22.0	137	120	49	55	V5032Y0040
DN50	2”	38	158	150	55	70	V5032Y0050
DN65	21/2”	47.7	195	180	68	85	V5032Y0065
DN80	3”	71.0	210	200	75	100	V5032Y0080
