ML6420A3007-E非弹簧复位电动阀门执行器可与浮点型控制器相连为阀门提供浮点控制。它们可广泛应用加热、通风机空调系统。

ML6420A3007-E非弹簧复位电动阀门执行器PDF资料

ML6420A3007-E非弹簧复位电动阀门执行器特点
1.安装方便快速
2.终端推力限位开关
3.无需独立连杆
4.带手动操作
5.标准导管式接线连接
6.高的关断压力
7.无需调整
8.同步马达
9.低功耗
10.防腐设计
11.免维护

ML6420A3007-E非弹簧复位电动阀门执行器技术规格
电器特性： 24Vac±15% 50/60Hz
功率消耗： 最大6VA（24Vac 时）
阀芯推力： 600N
环境温度： -10℃ ~ ＋ 50℃
储存温度： -40℃ ~ ＋ 70℃
最大阀体温度： 150℃
湿度范围： 5％ ~ 95％ RH 无结露
保护等级： IP54
认证： UL94-5V 防火CE

电缆接口： 导管连接，执行器壳上1 个开孔
执行器材料： 壳：ABS-FR 塑料；
机座：PBTP-FR 塑料；
支架：铸铝
重量： 1.3kg

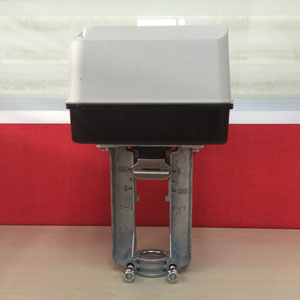

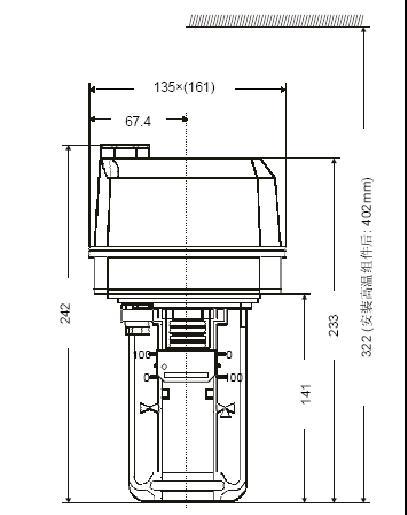

ML6420A3007-E电动阀门执行器图片及尺寸图

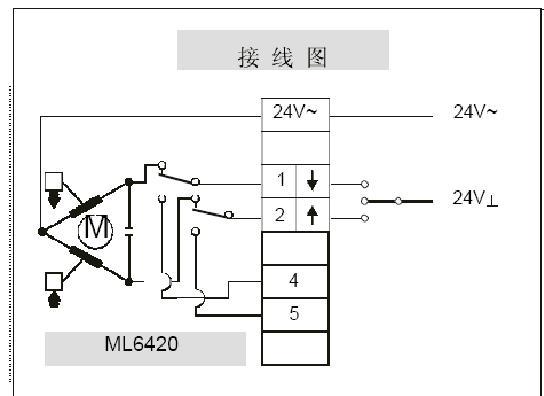

ML6420A3007-E电动阀门执行器接线图

ML6420A3007-E电动执行器的关断压力表

Type	Valve			1/2 in.	3/4 in.	1 in.	1-1/4 in	1-1/2 in	2 in.	2-1/2 in.	3 in.
Flange	V5011A			ˉ	ˉ	ˉ	ˉ	ˉ	ˉ	28	16
	V3350/3351/3450/3451			ˉ	ˉ	ˉ	ˉ	ˉ	ˉ	21	14
	V5013B,C；V3360/3361/3460/3461			ˉ	ˉ	ˉ	ˉ	ˉ	ˉ	21a	14a
NPT	V5011F,G			150b	150b	150b	134b	77	49	28	16
	V5011H,J			150	150	150	145	ˉ	ˉ	ˉ	ˉ
	V5011N1xxx,V5011N3xxx,V5013N			230	230	163	104	67	37
	V5011N2xxx			100	100	100	100
	V5013F			150	150	150	126	77	49
a根据出入口不同最大压差不同    b应用于蒸汽领域，V5011G最大压力不超过100psi
