霍尼韦尔水流开关WFS-1001-H安装使用详细说明
易觅尔 / 2011-09-23

霍尼韦尔水流开关WFS-1001-H安装使用详细说明

WFS 水流开关具有Spdt 输出,性能优异,高精度可靠性,可安装在水管和对铜无腐蚀性液体中,当液体流量达到整定速率时,可不到整定点,其一个回路关闭,另一个回路打开,典型应用于连锁作用或断流保护的场所。
WFS 系列开关仅用0℃以上液体介质,它亦可于高盐或氯气的液体,但是非易燃介质。WFS 水流开关可以安装在户外,但需注意防雨,可以水平或垂直安装在管道中,需保持两边5 倍的管道直径的均流管道。
WFS 水流开关仅用于操作控制而因操作失误造成人员设备损失,安装人员有必要增加安全,极限控制,报警监视系统,以防控制失效的发生。
注:流量开关不能遭水击,如在流量开关下游装有快速闭合阀,必须使用节流器。

霍尼韦尔水流开关WFS-1001-H图片及外形尺寸

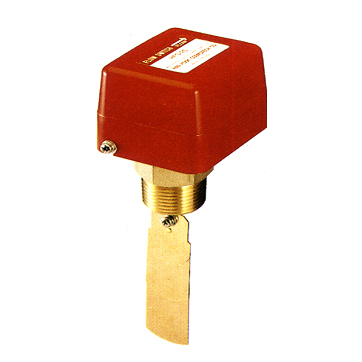

 霍尼韦尔水流开关WFS-1001-H图片   霍尼韦尔水流开关WFS-1001-H外形尺寸

霍尼韦尔水流开关WFS-1001-H压力衰减图

霍尼韦尔水流开关WFS-1001-H压力衰减图

霍尼韦尔水流开关WFS-1001-H流速图

霍尼韦尔水流开关WFS-1001-H流速图

霍尼韦尔水流开关WFS-1001-H刻面图

霍尼韦尔水流开关WFS-1001-H刻面图

霍尼韦尔水流开关WFS-1001-H安装示意图

霍尼韦尔水流开关WFS-1001-H安装示意图
