ML7420A6033-E接线安装
霍尼韦尔HONEYWELL楼宇自控 / 2011-04-27

ML7420A6033-E电动执行器操作

ML7420 驱动同步马达由齿轮转动变为线性执行器杆的移动,一
个固定夹子连接执行器轴杆与阀杆,内部弹簧配件限制阀杆推力
在出厂设置。
手动操作:
ML7420 执行器带一个手操作旋钮,在电源故障情况下可打开与
关闭阀门。关闭或打开电源后才进行手动操作。按下旋钮开始操作,
顺时针旋钮旋动阀杆向上,反时针阀杆向下。如果执行器返回自
动控制手操旋钮自动解锁。

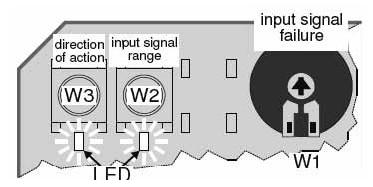

信号输入:
模拟输入信号在工厂设为0~10Vdc,改变W2 选择插头的位置可
设为2~10Vdc。指示灯亮说明预设为0~10Vdc,指示灯暗,说明预设为2~10Vdc。
信号输入故障:
用选择插头W1 在有故障的输入信号时,执行器可是位于下面三种位置之一。
1. 0%执行器位于0(2) Vdc 信号对应位置
2. 50%位于阀杆行程的中间位置
3. 100% 执行器位于接10Vdc 信号对应的位置出厂设置在中间位置
执行器动作:
按下左按键W3 可以改变动作方向。如果相应显示器的指示灯亮,
标志着动作将在控制信号0(2)V (出厂设定)下取消,如果指示灯
暗,标志着动作将在控制信号0(2)V(出厂设定)下延长。

ML7420A6033-E电动执行器图片

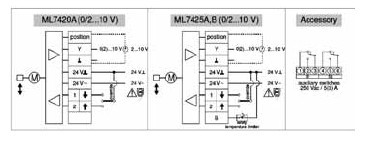

ML7420A6033-E电动执行器接线图

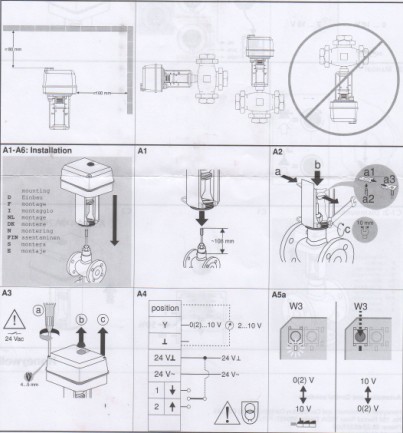

ML7420A6033-E电动执行器结构图

ML7420A6033-E电动执行器超越选项
执行器具有超越功能,当超越信号作用时,执行器全开或全关,
不再受控制信号影响。
