自力式压力调节阀的工作原理及系统安装图
易觅尔 / 2011-10-26

自力式压力调节阀(阀前压力控制型)的工作原理

自力式压力调节阀是一种无需外加驱动能源,依靠被调介质自身的压力为动力源及其介质压力变化,安预定设定值,进行自动调节的节能型控制装置。它集检测、控制、执行者多功能于一体,自成一个独立的仪表控制系统。

自力式阀前压力调节阀,其初始阀芯的位置在关闭状态。当阀前压力通过阀芯、阀座的节流后变为阀后压力,同时通过管线输入上膜室作用在膜片上,其作用力与弹簧的反作用力相平衡时的阀芯位置决定了阀的开度,从而控制阀的压力。

当阀前压力增加时,作用在膜片上的作用力也随之增加。此时,膜片上的作用力大于设定弹簧的反作用力,使阀芯向离开阀座方向移动,导致阀芯与阀座之间流通面积变大,流阻变小,向阀后泄压,直到膜片上的作用力与弹簧反作用力相平衡为止,从而降为设定值。同理,当阀前压力降低时,动作方向与上述相反,这就是阀前压力调节的工作原理。

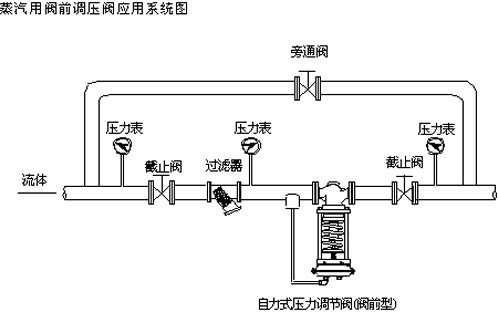

自力式压力调节阀(阀前压力控制型)安装系统图

 自力式压力调节阀(阀前压力控制型)安装系统图
