VC6013系列电动二通阀技术资料
易觅尔 / 2011-06-04

VC6013系列电动二通阀技术资料

VC6013系列电动二通阀技术参数
· 电源:蓝线24V;
黑线100 ~ 130V;
红线200 ~ 240V;50/60Hz
· 耗功:正常情况下为6W
· 温度:环境温度 0 ~ 65℃,流体温度 1 ~ 95℃,
储藏温度 -40 ~ 65℃
· 压力:静压力 20bar, 冲击力 100bar,关断压力 4bar

VC6013系列电动二通阀应用
VC 系列电动平衡阀对冷水和热水有很好的控制作用。
VC 系列电动平衡阀被设计应用于家用锅炉加热及家用制冷。

霍尼韦尔风机盘管电动二通阀尺寸表

管道参数 二通阀 三通阀
尺寸C(mm) 尺寸D(mm) 流通能力(Cv) 尺寸C(mm) 尺寸D(mm) 流通能力(Cv)
1/2" Sweat 98 111 3.0 98 136 3.6
1/2" BSPT (内螺纹) 98 111 3.0 98 136 3.4
3/8" Flare (无适配器) 98 111 2.1 98 136 2.6
1/2" Flare (无适配器) 98 111 2.9 98 136 3.4
1/2" 反向Flare (无适配器) 98 111 3.1 98 136 3.6
1/2" BSPP (内螺纹) 98 111 3.0 98 136 3.4
22mm压缩装配 112 113 5.3 112 140 7.1
3/4" BSPP (外螺纹) 94 113 5.3 94 130 6.9
3/4" BSPP (内螺纹) 94 113 5.3 94 130 7.0
3/4" BSPT (内螺纹) 94 113 5.3 94 130 7.0
3/4" NPT (内螺纹) 94 113 5.4 94 130 7.4
3/4" Sweat 94 113 5.0 94 132 6.4
28mm压缩装配 116 113 6.0 116 147 7.7
1" BSPP (内螺纹) 94 113 6.0 94 136 7.7
1" BSPP (外螺纹) 94 113 6.0 94 136 7.7
1" NPT (内螺纹) 94 113 6.0 94 136 7.7
1" Sweat 94 113 6.0 94 136 7.7

二通阀尺寸图                                                             三通阀尺寸图

二通阀尺寸图                            三通阀尺寸图

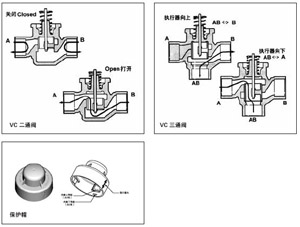

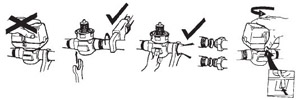

霍尼韦尔风机盘管电动二通阀剖面图                                                    霍尼韦尔风机盘管电动二通阀安装图

霍尼韦尔风机盘管电动二通阀剖面图                           霍尼韦尔风机盘管电动二通阀安装图



霍尼韦尔风机盘管电动二通阀接线图

霍尼韦尔风机盘管电动二通阀接线图

霍尼韦尔风机盘管电动二通阀保护帽的使用
1. 安装
1.1) 使帽子表面的箭头对齐阀体法兰上的任一个月牙形缺口 。
1.2) 盖下帽子并使帽子的内部下突起钩住法兰的底边。

警告
· 有了保护帽仍然需要搬运者或安装者轻拿轻放、小心谨慎地操作。
· 保护帽只能在一定程度上有效保护。
违反上述指导将可能导致保护帽与阀门一起损坏!

2. 摘除
顺着箭头向外拔,直到与阀体分离。

注意
· 在没有安装执行器之前,建议尽可能安装保护帽。
若无保护帽的保护,由于各种外力因素导致阀门损坏的可能性将加大!

用作手动开关
1. 开通阀门
1.1) 先摘下来( 若已装在阀体上),并握在手中。
1.2) 旋转帽身以使帽子上的箭头指向偏离阀体法兰上的较近的缺口约45 度。
1.3) 压下帽子直到接触阀杆的顶部;确保帽子的运动方向垂直于阀门的上平面;继续压下帽子直到内部的四段上突起低于阀门法兰的底边,顺时针旋转保护帽约45 度后松手。此时阀门被打开并将保持该状态。
2. 关闭阀门
若要关闭阀门,只需把保护帽向下压一点,然后反时针旋转直到阀体把帽子反弹出来。此时阀门回复到关闭状态。

霍尼韦尔风机盘管电动二通阀定货型号

OS# 样式 口径 连接形式 配线 保护帽 运行方式
VC4011AJ1000T 二通 20 BSPP 1000mm on/Off
VC6011AJ1000T 20 BSPP 1000mm on/Off
VC4011MH6000T 三通 20 BSPP 1000mm on/Off
VC6011MH6000T 20 BSPP 1000mm on/Off
VC4013AF1000T 二通 15 BSPP 1000mm on/Off
VC4013AJ1000T 20 BSPP 1000mm on/Off
VC4013AJC1000T 20 BSPP 1000mm on/Off
VC4013AP1000T 25 BSPP 1000mm on/Off
VC6013AF1000T 15 BSPP 1000mm on/Off
VC6013AJ1000T 20 BSPP 1000mm on/Off
VC6013AJC1000T 20 BSPP 1000mm on/Off
VC6013AP1000T 25 BSPP 1000mm on/Off
VC6013APC1000T 25 BSPP 1000mm on/Off
VC4013ME6000T 三通 15 BSPP 1000mm on/Off
VC4013MH6000T 20 BSPP 1000mm on/Off
VC4013MP6000T 25 BSPP 1000mm on/Off
VC6013ME6000T 15 BSPP 1000mm on/Off
VC6013MH6000T 20 BSPP 1000mm on/Off
VC6013MP6000T 25 BSPP 1000mm on/Off
VC7931AF1111T 二通 15 BSPP 1000mm 连续型
VC7931AJ1111T 20 BSPP 1000mm 连续型
VC7931AP1111T 25 BSPP 1000mm 连续型
VC7931BF1111T 32 BSPP 1000mm 连续型
VC7931ME6111T 三通 15 BSPP 1000mm 连续型
VC7931MH6111T 20 BSPP 1000mm 连续型
VC7931MP6111T 25 BSPP 1000mm 连续型
VC7931NF6111T 32 BSPP 1000mm 连续型
